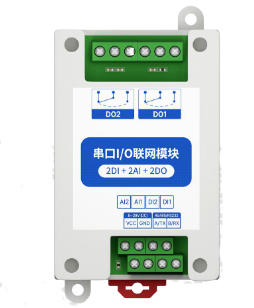

CDEBYTE MA01 Relay/IO
Manufacturer: CDEBYTE
Product: 2 RE, 2 AI, 2 DI
Model: MA01-AACX2220
Class: MODBUS
Updated: 2025-07-25
[ CLICK HERE FOR MORE INFORMATION ]
Registers
# | Name | Unit | Description |
---|---|---|---|
1 | Relay 1 | . | |
2 | Relay 2 | . | |
3 | Analog in 1 | mA | |
4 | Analog in 2 | mA | |
5 | Digital in 1 state | ||
6 | Digital in 1 count | ||
7 | Digital in 2 state | ||
8 | Digital in 2 count |
Notes
Expansion module with 2 relay outputs (Form-C, potential free, max 5A) 2 Analog inputs (0-25mA, 100 Ohm internal shunt) 2 Digital inputs with counters (resettable registers) Connect: ezeio D0 -> A/TX ezeio D1 -> B/RX ezeio GND -> GND Module factory default is 9600 bps, no parity, address 32 Write to holding register 2100 (0x0834) to set speed: 3 = 9600 4 = 19200 6 = 57600 NOTE: Internal DIP switch sets address, but it upside-down, reversed and has a 1-offset. So switch in ON position means binary 0. Switch 5 = LSB, Switch 1 = MSB. Then add 1 to the switch setting to get actual address. Examples: All on = address 1 All off = address 32 5 off, 4-1 on gives address 2 5-2 on, switch 1 off gives address 17
